ЭЛЛИНИСТИЧЕСКАЯ ТЕХНИКА.
Сб. статей под ред. акад. И.И. Толстого.

[с.171]

ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ

Вопрос о водоснабжении разрешался в греческих городских центрах различно в зависимости от природных условий. Города, имевшие поблизости достаточные источники питьевой воды, снабжены были водопроводами той или иной системы. Очень многие города принуждены были довольствоваться цистернами и резервуарами. Делос, например, был беден пресной водой. На всем острове имелся только один непросыхающий источник и одна река, русло которой наполнялось водой лишь в дождливое время года. Поэтому в каждом доме существовали приспособления, позволявшие жителям запасать дождевую воду. В двориках домов устраивали большие резервуары, которые помещали под полом перистиля. Дождевая вода стекала с крыши на пол перистиля и отсюда проходила по особым каменным желобам или свинцовым трубам в небольшие цистерны (от одной до трех), которые помещались тут же между колоннами перистиля. Стенки и пол этих цистерн были обмазаны очень твердым известковым раствором. Цистерны сообщались одна с другой и с резервуаром; вода при проходе из одной цистерны в другую фильтровалась.

Большинство водопроводов были простыми водопроводами, устроенными по принципу использования различных уровней поверхности земли. На примере Приены можно составить себе ясное представление о подобном устройстве. В горах над Приеной на высоте 860 м над у. м. находилось много неиссякаемых источников, откуда вода текла свободно до верхней части горного хребта, частично занятого акрополем Приены. [с.172] Высота его равнялась 350 м над у. м. Отсюда до городских стен Приены (около 2 км расстояния) вода шла по трубопроводу в обход акрополя, с уклоном примерно в 1 м на 10 м. Трубы диаметром в 0.25 м и со стенками толщиной в 0.026 м лежали в канале трапециевидного сечения, перекрытом мраморными плитами (рис. 66).

Трубопровод. Приена.

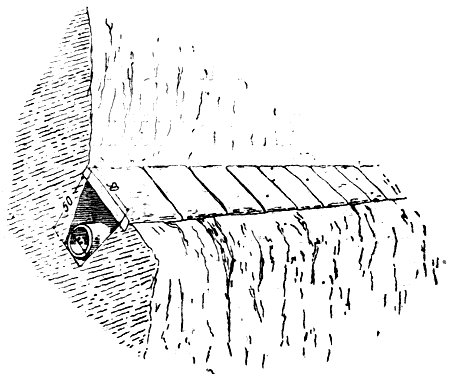

Рис. 66. Трубопровод. Приена.

Канал был пробит в скалистом грунте. В городской стене Приены сохранилось отверстие, через которое труба проходила в город. Здесь, у самой стены, на высоте 145 м над у. м., находился бассейн (найденный при раскопках бассейн относится к римской эпохе, но он, вероятно, заменил собой более старый бассейн), из бассейна вода поступала в водопроводную сеть, расходившуюся по всему городу. Естественный наклон почвы позволял воде проникать на городскую площадь, в общественные здания, к водяным часам в театре и в частные дома до самых отдаленных частей города. Вода текла здесь по глиняным трубам, уложенным в специально сделанные в мостовых улиц каналы, которые [с.173] иногда перекрывали каменными плитами, иногда оставляли открытыми. Длина отдельных труб колебалась от 0.43 до 0.51 м, диаметр – от 0.10 до 0.13 м, толщина стенок – от 0.01 до 0.025 м. Трубы снабжены были муфтами и концевыми частями. Ответвления от главной линии устраивали иногда при помощи коленчатых труб, но не большей части – посредством простой смазки соединений очень твердой гипсовидной массой. Анализ этой массы дал следующие результаты (в процентах):

Жженая известь CaO  . . . . . . . . . 50.04 Вода H2O . . . . . . . . . . . . . . . . . . . . . . 0.91
Окись магнезии MgO . . . . . . . . . . 1.65 Углекислота, связанная с CaO  . . . 40.16
Окись железа Fe2O3  . . . . . . . . . . . 0.90 Соляная кислота HCl  . . . . . . . . . . . . 0.02
Окись алюминия Al2O3  . . . . . . . . 0.28 Фосфорнокислая соль H3PO4 . . . . Следы
Нерастворимые силикаты . . . . . . 1.84 Щелочи (разница) . . . . . . . . . . . . . . . 4.20

Инженеры Приены настолько доверяли непроницаемости этой обмазки, что пропускали иногда трубы с питьевой водой через водосточные каналы. Для очистки трубопровода в нем устроены на расстоянии 0.84-0.96 м друг от друга отверстия длиною в 0.15 м, прикрытые точно пригнанными терракотовыми крышками.

В некоторых частях Города найдены были трубы, свернутые из листов свинца.

Эллинистические города, снабженные водопроводами, имели общественные колодцы, сточные и предназначенные для черпания.

В Пергаме, Магнезии найдены были подобные сооружения в виде небольших облицованных мрамором строений с колоннами и бассейнами.

В Приене, где в домах были свои водопроводы, довольствовались, по-видимому, простыми эдикулообразными сточными колодцами на перекрестках улиц (рис. 67). Еще проще было здесь устройство колодцев для черпания воды. В землю закапывали большие глиняные сосуды, которые соединялись с трубопроводом посредством отверстий в их стенках. Горлышко сосудов, из которых черпали воду, находилось на уровне земли и прикрывалось глиняной крышкой.

Пергам имел несколько водопроводов, устроенных так же, как и водопровод Приены, с каменными и глиняными трубами, [с.174] проложенными местами в глубоких тоннелях, проходивших через холмы и под городскими постройками. Здесь же найден водопровод, устроенный иначе – по принципу высокого давления (в 18 атмосфер). Для этого водопровода использован был источник на горе Мадарос-даг, возвышающейся к северу от Пергама, на расстоянии приблизительно 25 км по прямой линии от города (рис. 68). От источника, расположенного на высоте 1174 м над у. м., вплоть до горы св. Георгия (3.5 км от Пергама) вода шла по трем трубопроводам, состоящим из глиняных труб длиною 0.64 м, внутренним диаметром 0.019 м и толщиной стенок 32-40 мм. В некоторых местах трубы эти найдены были еще in situ. Они лежали рядом врытыми в землю, иногда же на особой каменной подстилке из бута. Сверху они были покрыты шиферными плитами. Удалось проследить в общем весь путь этого водопровода, который шел вдоль извилистого горного хребта и проложен был с таким расчетом, чтобы наклон его спуска, а следовательно и напор воды, был умеренным. Во многих местах трубопроводы, обходя углубляющиеся в горы долины, образуют глубокие петли, в других местах они врезаются в скалы. В одном месте построен был, по-видимому, акведук в виде сложенной из бута стены, по которой трубы проходили через пересекающую горы долину. Вода из этих трубопроводов поступала в водонапорный резервуар, устроенный на горе св. Георгия на высоте 368 м над. уровнем моря. Резервуар представлял собой прямоугольный бассейн, сложенный из квадров трахита. Верхняя часть резервуара не сохранилась. Резервуар разделен на две части стенкой. Вода поступала в северную часть резервуара с запада и проходила в южную его часть сквозь три отверстия (рис. 69; три остальных отверстия – более поздние). Судя по следам у этих отверстий, каждое из них было снабжено предохранительным щитом с дырами, которые служили фильтром. Из южной части резервуара вода

Рис. 67. Сточный колодец Приены.
поступала в водопровод, построенный по иному принципу. Он шел по прямой линии, прямо к акрополю Пергама, то спускаясь вниз, то поднимаясь вверх на холмы, и, наконец, поднимался круто на самую вершину [с.175] акрополя (338 м). На всем пути здесь найдены были плиты из трахита размером в 1.20-1.50 м длины, 0.60-0.70 м ширины и 0.20-0.30 м толщины, поставленные на ребро в канаву на расстоянии примерно 1.20 м одна от другой. В середине плит проделаны отверстия диаметром 0.30 м (рис. 70 и 71).

[с.176]


Рис. 68. План водопровода. Пергам.
[с.177]


Рис. 69. Водопроводный резервуар. Пергам.

[с.178] К каждой плите, поставленной на ребро, с одной стороны примыкала такая же плита без отверстия, положенная плашмя и с таким расчетом, чтобы верхняя ее поверхность приходилась в уровень с отверстием стоячей плиты. С другой стороны плиты, поставленной на ребро, такой лежачей плиты не было. Очевидно, сквозь отверстия проходили трубы, и лежачие плиты служили для них подставкой, а в пустых местах находилось соединение труб. Из какого материала были сделаны сами трубы, сказать с уверенностью нельзя, так как от них ничего не сохранилось и они, очевидно, были впоследствии вынуты из поддерживающих их камней, с чем согласуется то обстоятельство, что верхняя часть стоячих плит почти всегда оказывалась выломанной. По всей вероятности, трубы были металлические, на что указывают остатки свинца, которым были залиты соединения труб. Там, где они проходили по голому камню, стоячие плиты были вставлены в проделанные в камне врезы; лежачие же плиты отсутствовали, и место их заступал самый камень, соответственно обработанный. На вершинах двух холмов по пути трубопровода найдено было по большому камню в 2 м длины и 1.5 м толщины с отверстиями такого же диаметра, как в стоячих плитах, но отверстие это внутри камня образует колено. Здесь, очевидно, встречались трубы, которые вели воду вверх на вершину холма и затем вниз к его подножью. Удалось проследить провод почти до самой вершины акрополя. Последние плиты-подпорки найдены были здесь на высоте 310 м.

Относительно принципа устройства этого водопровода с резервуаром большого давления и его волнообразного пути Боон (Bohn) замечает, что, правда, такая система ведет к большим потерям энергии от трения, вследствие чего и пришлось поместить напорный резервуар высоко, но она имеет то преимущество, что воздушные пузырьки, которые очень опасны для такого рода проводов, при данной системе скапливаются на подъемах и легко могут быть удалены здесь при помощи воздушных кранов. По мнению Боона, выбор данной системы водопровода был сделан сознательно и

[с.179]


Рис. 70-71. Детали водопровода. Пергам.
[с.180]


Рис. 72. Водосточный канал. Пергам.

[с.181] свидетельствует о зрелости технических знаний пергамских инженеров.

Подземной канализационной сети эллинистические города, по-видимому, еще не знали. Грязная вода вытекала из домов по открытым каналам. Так, на Делосе для стока грязной воды из домов полы всех помещений имели легкий наклон в сторону центрального дворика. Здесь вода собиралась в каменный жолоб, который отводил ее прямо на улицу. Каждая улица имела свой открытый водосточный канал, оканчивавшийся в море или в озере. В Приене водосточные каналы (0.30-0.40 м глубины и ширины), открытые или закрытые, проходили по всем улицам. Они проходили обычно по самой их середине и иногда бывали снабжены колодцами для удержания песка (рис. 72).

Устройство уборных тоже далеко не было общим правилом жилищного строительства. Комический поэт Эвбул (первая половина IV в.) отмечает как нечто из ряда вон выходящее то обстоятельство, что в Фивах при каждом доме была уборная. В Приене и на Фере дома только в небольшом количестве оборудованы были уборными, и стоки их выходили в общий водосток на улице. На Делосе уборных в домах вообще не было. Общественные уборные были в Пергаме, где на обязанности астиномов лежало наблюдение за их благоустройством и за очисткой выгребных ям. Нечистоты вывозили за город на расстояние не менее 10 стадий от городской стены (примерно 1.770 км).
